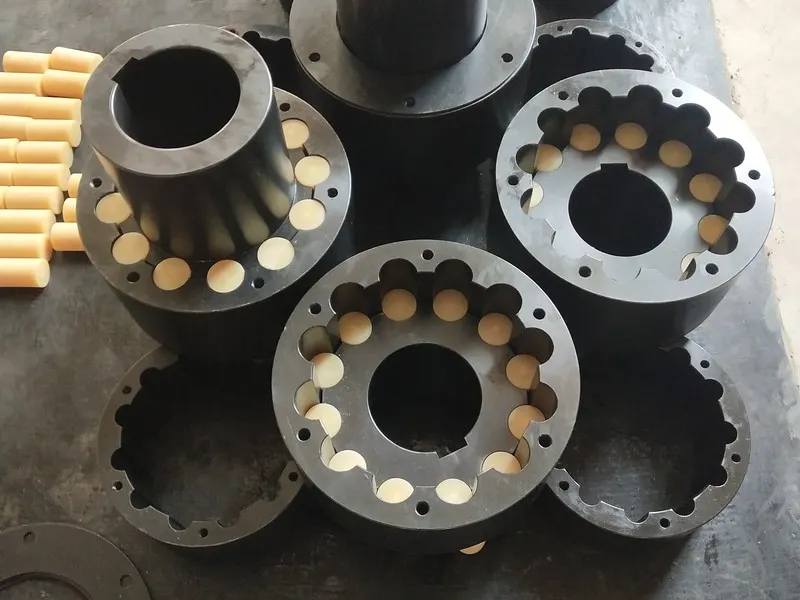

Пальцевая втулочная муфта

Пальцевые втулочные муфты предназначены для стабильной передачи крутящего момента в средне- и низкоскоростных приводных системах, таких как конвейеры, редукторы и общее промышленное оборудование. Муфта использует упругие пальцы для передачи крутящего момента, одновременно поглощая вибрацию, снижая шум и компенсируя ограниченную несоосность валов.

Изготовленная из высококачественной стали, муфта имеет надежную конструкцию и обеспечивает плавную передачу. Простая установка и удобное обслуживание делают ее подходящей для пыльных, влажных и обычных промышленных сред, где требуется экономичное и надежное соединение валов.

Запросить расценки
Принцип работы
  • Крутящий момент передается от ведущего фланца к ведомому фланцу через ряд упругих пальцев.
  • Во время работы пальцы подвергаются контролируемой деформации сдвига и сжатия, благодаря чему муфта эффективно передает мощность, поглощает вибрацию, снижает ударные нагрузки и компенсирует ограниченную несоосность валов.
Основные данные
  • Передача крутящего момента
  • Номинальный диапазон крутящего момента: 16-16000 Н·м
  • Компенсация несоосности
  • Пальцевая втулочная муфта имеет меньший диапазон компенсации, чем кулачковые и пружинные муфты
    1. Радиальная компенсация: 0,5-2 мм
    2. Угловая компенсация: 0,5°-1°
    3. Осевая компенсация: ±1-5 мм
  • Виброгашение и амортизация:
  • Нейлоновые пальцы поглощают вибрацию и помогают снизить рабочий шум. При перегрузке пальцы могут срезаться, помогая защитить подключенное оборудование.
Технические характеристики
Параметр Пальцевая втулочная муфта (HL)
Упругий элемент Nylon / polyurethane pins
Диапазон крутящего момента Малый и средний (16-16000 Н·м)
Компенсационная способность Ограниченная
Эффект виброгашения Средний
Рабочая температура ≤80℃
Требования к обслуживанию Не требует обслуживания; при необходимости заменяются пальцы
