Пружинная муфта

Пружинные муфты предназначены для тяжелых приводных систем, работающих при высоком крутящем моменте, частых ударных нагрузках и сложных условиях площадки. Они часто применяются в дробилках, конвейерах и другом оборудовании, где необходимы стабильная передача мощности и поглощение ударов.

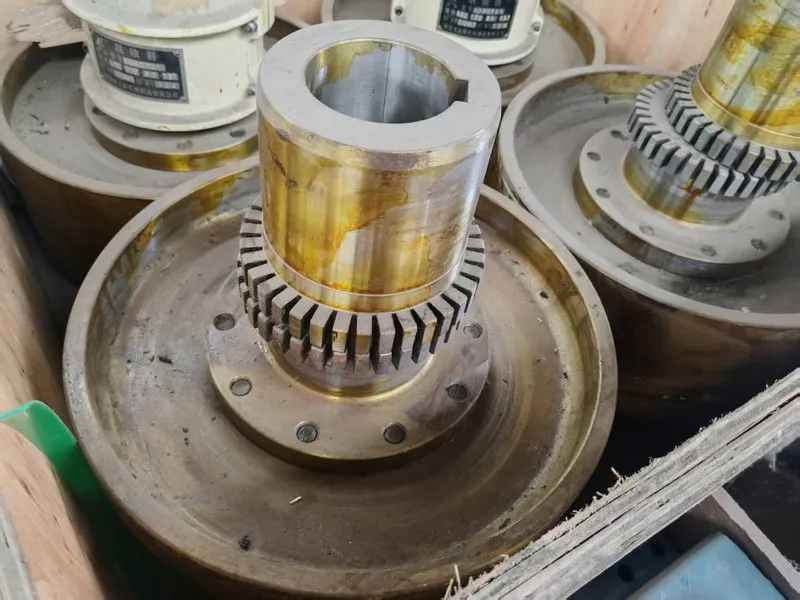

Муфта использует ступицы из высокопрочной легированной стали и металлическую змеевидную пружину для эффективной передачи крутящего момента, поглощения вибрации и компенсации несоосности валов. Ее конструкция подходит для частых пусков и остановок, реверсивной работы, высокотемпературных сред и условий с загрязнением маслом.

Запросить расценки

Принцип работы

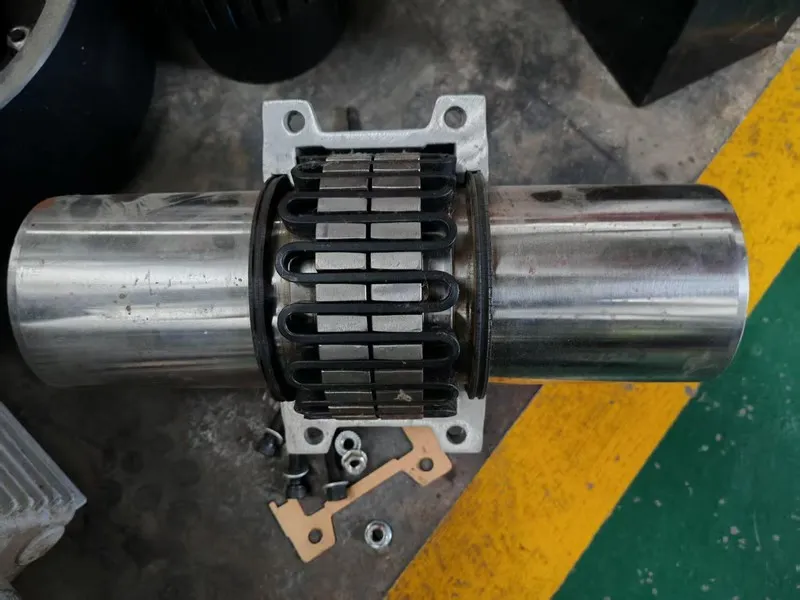

Ведущая ступица передает крутящий момент на змеевидную пружину через зубчатые пазы.
Змеевидная пружина затем приводит во вращение ведомую ступицу.
За счет упругой деформации змеевидной пружины муфта обеспечивает передачу крутящего момента, компенсацию несоосности и виброгашение.

Основные данные

Передача крутящего момента
Номинальный диапазон крутящего момента: 26-270000 Н·м. Кратковременная перегрузочная способность может достигать 2-3 крат номинального момента.
Компенсация несоосности
Пружинная муфта обладает большей компенсационной способностью, чем кулачковые муфты.
1. Радиальная компенсация: 0,5-3 мм
2. Угловая компенсация: 1°15′
3. Осевая компенсация: 4-20 мм
Виброгашение и амортизация: Металлическая змеевидная пружина поглощает вибрацию с коэффициентом демпфирования около 36%, помогая снизить резонанс и делая муфту подходящей для ударных нагрузок.

Технические характеристики

Параметр	Пружинная муфта (JS)
Упругий элемент	Metallic serpentine spring (steel)
Диапазон крутящего момента	Большой (26-270000 Н·м)
Компенсационная способность	Высокая
Эффект виброгашения	Отличный (металлическое поглощение вибрации обеспечивает защиту от резонанса)
Рабочая температура	-40℃～+150℃
Требования к обслуживанию	Требуется смазка и периодическое обслуживание
